Quomodo Valva Papilionis Ferrea Typi Lamellaris Operatur?

Cum valvas industriales pro systematibus aquariis municipalibus, institutionibus HVAC, vel officinis chemicis comparas, intellegere quomodo valva papilionis ferrea fusa generis "lamella parva" (vel " plata parva") operatur essentiale est ad decisiones emptionis bene fundatas faciendas. Haec valva per mechanismum simplicem sed efficientem operatur: discus, caule rotanti positus, viam fluxus intra fistulam aperit vel claudit. Cum operator caulem 90 gradus vertit, discus a positione plene clausa — perpendiculari ad fluxum — ad positionem plene apertam — parallelam ad fluxum — rotatur. Sedes elastomerica, typice ex NBR, EPDM, vel Viton facta, marginem exteriorem disci tangit ut sigillum impervium efficiat, effluxum etiam sub pressione prohibens. Designatio lamellae parvae corpus valvae inter duas flanges fistularum, bullis firmatas, includit, necessitatem obturaculorum additorum eliminans et complexitatem institutionis minuens.

Intellegendo Valvas Papilionum Ferri Fusi Typi Wafer

Quid Valvas Wafer-Style Differentes Facit

Valvae papilionis "wafer" a valvis "lug" et "flanged" differunt quia parvae sunt et in medio positae. Valvae "wafer" in loco manent solum propter vim sectionis flangarum anteriorum et posteriorum. Hoc differt a generibus "lug" cum insertis filetatis vel generibus "flanged" cum foraminibus clavorum inclusis. Propter modum quo construuntur, leviores sunt et minus constant, sed non possunt adhiberi in servitio "end-end" ubi nulla fistula posterior est. Non habere foramina clavorum vel flangas additas etiam significat minus materiae adhiberi, et sumptum productionis esse inferiorem, quod bonum est venditoribus qui pretia bona magna copia adipisci volunt.

Partes Principales et Principium Operandi

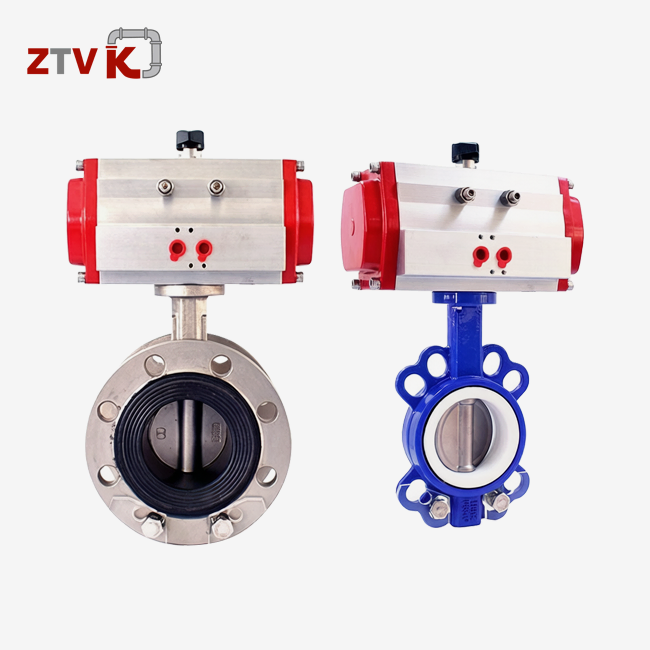

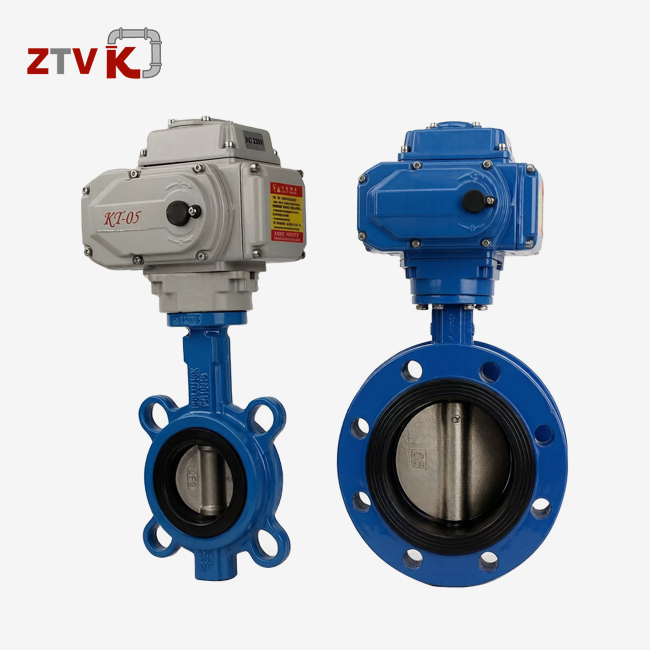

Valva disco, caule, corpore, et sede firma habet. Discus intra cavum corporis movetur cum impulsor (vectis manualis, capsa rotarum, motor electricus, vel cylindrus pneumaticus) caulem rotat. Dum aperitur, margo disci lente a sede separatur, fluidum per foramen crescente, forma lunulae similis, fluere sinens. Cum discus plene apertus est (90 gradus), forma eius cum directione fluxus congruit, pressionem diminuens et strepitum minuens. Cum operculum claudis, hic motus in directionem inversam fit, marginem disci fortiter contra sedem premens ut claudatur. Pro pressione PN6 ad PN16 (Classis 150), sedes robusta parva vitia disci et defectum alignationis tubi compensat, bonam obturationem praebens.

Selectio Materiarum: Ferrum Ductile contra Ferrum Fusum Cinereum

Olim corpora valvularum ex ferro fuso cinereo (GG25) fiebant, sed his diebus ferrum ductile (GGG40) in ambitus industrialibus pro valvulis papilionibus ferri fusi generis lamellaris usitatius est . Ferrum ductile magnesium in se habet, quod fragiles laminas graphiti in massas sphaeroideas mutat. Hoc robur et resistentiam contactus multo auget. Haec materia ictum aquarium, temperaturas mutantes, et vibrationes mechanicas, quae typicae sunt in systematibus HVAC et operum publicorum, tolerare potest. Discus et partes ornamentales plerumque materias emendatas habent, ut SS304, SS316, vel chalybem inoxidabilem duplex pro mediis duris, vel ferrum ductile epoxy obductum ad melius protegendum contra rubiginem. Caules plerumque ex SS316, SS304, SS420, vel SS416 fiunt, quia non rubiginem contrahunt et conversionem lenem sub onere permittunt.

Claves Designi Proprietates et Parametri Efficaciae

Constructio Corporis Lamellae Compactae

Forma corporis lamellaris multo brevior est a fronte ad tergum quam valvae portae vel globosae eiusdem magnitudinis. Haec proprietas, quae spatium servat, magni momenti est in conclavibus machinarum refertis, fornicibus subterraneis, vel inceptis refectionis cum spatio limitato ad institutionem. Forma gracilis etiam volumen et pondus vecturae minuit, quod pecuniam distributoribus in sumptibus vecturae conservat cum magna copia emunt. Cum inter flanges ANSI 125/150 vel DIN PN10/16 ponitur, valva in sedem extensam e gummi premit, bonam obturationem efficiens sine necessitate materiarum obturatoriarum additarum. Si cochleas flangarum nimis stringis, sedem laedere potes, ergo fac ut specificationes torques sequaris cum eas instituis.

Valva multis magnitudinibus consuetis aptari potest, a DN50 (2 unciae) ad parva opera HVAC in domibus ad DN2400 (96 uncias) ad magnas aquae ductus in urbibus. Magnitudines minores plerumque ut res consuetae in promptu mittuntur et intra tres ad septem dies perveniunt. Magnitudines maiores vel non consuetae ad ordinem fundendae et machinandae sunt, quod quindecim ad viginti quinque dies ad tempus exspectationis addere potest, pro ratione complexitatis.

Pressura et Temperature Ratings

Plurimae valvae papilionis ex lamella ferrea ductili ad usum in PN6, PN10, et PN16 aptantur, quod idem est ac norma ANSI Classis 150. Temperatura ambiente, hi valores pressionibus operandi circiter 6 bar, 10 bar, et 16 bar aequant. Ad qualitatem inspiciendam, probatio testae includit pressionem maximam 1.5 vicibus (24 bar pro PN16) in corpus imponendam ut foramina, fissuras, vel vacuitates in fusione inveniantur. Ad pressionem maximam 1.1 vicibus, sigillum sedis probatur ut nulla effusio (clausura bullae impervia Classis A) in contactu inter discum et sedem fiat.

Temperaturae ambitus a -29°C ad +120°C est, et materia sedis flexibilis ambitum limitat. Sedes EPDM bene cum aqua calida, vapore, et glycolo usque ad 120°C operantur. Contra, sedes NBR (Buna-N) bene cum oleis et combustibilibus operantur, sed supra 80°C dissolvuntur. Optiones ut Viton et gummi siliconis eas chemicis et mutationibus temperaturae resistentiores reddunt. Eligendo materiam sedis aptam pro medio tuo et temperatura laboris, impedire potes ne nimis cito durescat, findatur, et effluat.

Technologia Obsignationis et Praeventio Effluxionum

Cum valvula clauditur, sedes durabilis mechanice cum margine disci congruit. Cum comprimitur, gummi formam leviter mutat, minima vitia superficialia leniens et contactum continuum circa totum perimetrum claudendi efficiens. Haec forma clausuram arcte et agilem sine contactu inter metallum efficit, quod detritionem minuit et vitam utilem auget. In plerisque formis, sedes in loco mutari possunt. Hoc permittit turmis reparationis obturationem reficere sine toto corpore valvulae substituendo. Corpus ferreum malleabile valvulae eam diu durare facit, itaque sedem substituere est cura principalis per vitam utilem 50,000 cyclorum.

Usus et Beneficia Valvarum Papilionum Ferri Fusi Ex Lamella

Applicationes Industriae Primariae

Hae valvae in multis locis adhibentur ubi efficax fluxus moderatio, parva installatio, et sumptus humiles magni momenti sunt, valvae papilionis ferreae fusae generis "wallet" . In retibus quae aquam urbibus tractant et distribuunt, fluxum per stationes antliarum, cisternas, et tubos translationis gubernant. Ab operariis HVAC in systematibus calefactionis, circuitibus aquae refrigerationis, et ansae aquae frigidae instituuntur. Pressio humilis propter decrementum antliarum efficaciter operantes conservat. Officinae chemicae eas ad fluida non corrosiva, ut aquam, aquam salsam, et acida infirma, utuntur, curantes ut materiae sedium rectae, quae cum chemicis congruunt, eligantur. Societates ciborum et pharmaceuticae probant iter fluxus mundum esse, nullas rimas esse, et normas sanitarias implere cum disci chalybis inoxidabilis et sedes ab FDA probatae simul adhibentur. Officinae desalinationis superficies epoxydicas et meliora materia ornatus utuntur, quia in condicionibus altae salinitatis non rubiginem contrahunt.

Centrales electricae valvas papilionis ex laminis lamellaribus (vel "placis") in systematibus aquae refrigerandae, canalibus vaporis, aliisque tubis processus adhibent. Sumptus per totam vitam et tempus inoperabile minuuntur quia valvae per milia circuituum efficaciter operari possunt cum parva cura. Integratores systematum protectionis contra ignem eas in systematibus aspersionis tuborum humidorum, systematibus inundationis, et canalibus suctionis antliarum contra incendia utuntur, ubi posse celeriter claudere et recte obsignare magni momenti est ad salutem.

Commoda Super Typos Valvarum Alternativos

Cum valvae papilionis cum valvis portae comparantur, celerius operantur (quadrantem conversionis contra multi-voluta), leviores sunt, et minus constant ad fabricandum. Minor magnitudo facie ad faciem faciliorem reddit dispositionem tuborum et minus structurae sustentatricis requirit. Valvae globosae magnum pressionis decrementum efficiunt quia via fluxus earum tam flexuosa est. Valvae papilionis, contra, non multum obstruunt cum plene apertae sunt, ita efficientia hydraulica systematis alta manet.

Cum magnitudines maiores fiunt, ratio sumptus-utilitas etiam magis attractiva fit. Valva papilionis lamellaris DN600 multo levior est quam similis valva portae, quod significat minus instrumentorum translationis et operis institutionis opus esse. Distributores qui merces in variis tabernis administrant plurimum ex spatio repositionis capere possunt utendo valvis lamellaribus, quae spatium servant et permittunt res in stratum poni. Cum venditores magna copia emunt a societatibus sicut ZTVK, quae plus quam 2,000 unitates magnitudinum communium (DN50–DN600) in promptu tenet, lucrum bonum facere et ordines ad clientes celeriter perferre possunt.

Comparatio et Considerationes Emptionum

Typi Connexionum Wafer contra Lug contra Flanged

Intellectus differentiarum generum nexuum adiuvat turmas emptionum ad aptandas configurationes valvularum ad requisita institutionis specifica. Valvae "wafer" a compressione flangarum ad retentionem pendent et non possunt manere installatae si tubi inferiores removentur, quod eas ineptas reddit ad usum in extremo termino vel fine lineae. Valvae generis "lug" inserta filetata circa perimetrum corporis incorporant, permittentes bullas ut singulas flangas separatim figant. Hoc permittit remotionem tuborum inferiorerum ad sustentationem sine distractione valvulae, et usum in extremo termino efficit ubi valvula terminum tubi claudit.

Valvae papilionis flangatae foramina clavorum integra vel flangas in corpore infusas includunt, quae coniunctionem directam ad flanges congruentes sine clavibus perviis permittunt. Haec configuratio applicationibus apta est quae frequentem demolitionem requirunt vel ubi accessus ad facies flangarum restrictus est. Electio inter hos typos flexibilitatem institutionis, sumptum initialem, et commoditatem sustentationis aequat.

Ductio Selectionis Materiae et Sedis

De emptione rationes mediorum, ambitus temperaturae, et expositionis chemicae spectare debent. Pro aqua pura, sedes EPDM praebent excellentem resistentiam et tolerantiam temperaturae usque ad 120°C. Producta petrolei, olea mineralia, et fluida hydraulica sedes NBR requirunt, quae tumorem et degradationem in ambitus hydrocarbonicis resistunt, sed temperaturam ad 80°C limitant. Sedes Viton acida, solventia, et applicationes altae temperaturae usque ad 200°C accommodant, quamquam pretio materiae altiore.

Mutationes discorum et ornatuum ex ferro ductili epoxy obducto ad chalybem inoxidabilem SS316 vel chalybem inoxidabilem duplex necessariae fiunt cum media corrosiva vel abrasiva tractantur. Electio materiae caulis lenitatem momenti et resistentiam corrosionis afficit; SS416 proprietates magneticas ad indicationem positionis praebet, dum SS304 et SS316 resistentiam corrosionis superiorem in ambitus chloridis divites praebent.

Signa et Certification Requisita

Emptio valvarum industrialium typice observationem normarum designandi et probandi agnitarum postulat. API 609, ASME B16.34, ISO 5752, DIN 3202, BS EN 593, et AWWA C504 dimensiones, aestimationes pressionis et temperaturae, materias, et protocola probandi definiunt. Verificando ut producta provisoris tui his normis congruant, compatibilitatem cum systematibus fistularum existentibus et acceptationem secundum regulas trans iurisdictiones praestas.

Investigatio materiae per Relationes Probationum Materiarum (RPM) EN 10204 3.1 documentata probationum compositionis chemicae et proprietatum mechanicarum praebet, quae essentiales sunt ad qualitatem curandam et a responsabilitate tutelam pro valvula papilionis ferrea fusa generis lamellaris . Verificatio crassitudinis tunicae, probatio pressionis hydrostaticae, et relationes inspectionum dimensionalium ordines magnos comitari debent. Fabricatores certificationes ISO9001, ISO14001, et OHSAS18001 habentes demonstrant administrationem qualitatis systematicam, responsabilitatem environmentalem, et usus salutis in loco laboris.

Consilia de Sustentatione, Operatione, et Longae Vitae

Protocolla Inspectionis et Lubricationis Ordinariae

Vita valvae nititur cura regulari, quae condicionibus operationis et rotationis frequentiae congruat. Inspectio visualis singulis sex ad duodecim mensibus fieri debet, ut rubigo exterior, damnum involucri, status actuatoris, et robur impletionis caulis inspiciatur. Glandulae impletionis caulis interdum stringi possunt ne emissiones effugiant. Hoc praesertim verum est in systematibus gasii et electrici quae multum cycli faciunt.

Lubricatio fulcrorum caulis et partium capsae rotarum frictionem minuit, vitam partium auget, et vim operandi constantem servat. Ut valvae manuales vecte operatae bene operentur, puncta cardinis et sigilla interdum oleo ungenda sunt. Ne detritio ex mala alignatione oriatur, valvae automaticae momentum stringendi et robur connexionis actuatoris earum examinari debent.

Troubleshooting Quaestiones communes

Effusio interna, vel effusio trans lineam, plerumque significat sedem laesam esse et separandam et substituendam esse. Cum corpora ex ferro ductili facta per decennia adhiberi possint, renovatio sedis est modus vilis ad ea iterum operanda. Si effusio externa circa caulem est, significat anulos vel glandulas impletionis detritos vel laxos esse. Hoc plerumque facile emendatur nucem impletionis stringendo vel anulos impletionis mutando.

Nimia vis a pulvere in area sedis accumulato, disco et corpore non recte ordinatis, aut actuatore qui non recte operatur, causari potest. Si valvulas cum caule horizontali potius quam verticali institueris, sedimentum in puncto inferiore cardinis accumulari prohibetur, quod tempore procedente detritionem et momentum torquens minuit. Fluida quae sordibus plena sunt, cribra anteriora fortasse requirunt ad superficies valvularum obturantium protegendas.

Si stratum vesicatur aut decorticatur, significat superficiem non rite praeparatam esse aut stratum non recte applicatum esse in productione. Strata epoxydica fusione coniuncta (FBE) a peritis fabricatoribus adhibentur crassitudinibus moderatis (minimum 250 micron crassitudine pelliculae siccae) ad ferrum ductile prohibendum ne rubigine afficiatur, praesertim in locis subterraneis vel sub aqua.

Conclusio

Intellectus functionis valvae papilionis ferreae fusae, generis lamellae, facultatem dat turmis emptionum ut configurationem, materias, et classificationes valvae rectas pro suis applicationibus determinent. Coniunctio roboris corporis ferri ductilis, obturationis sedis resilientis, et designationis lamellae compactae praebet moderationem fluxus certam per systemata aquaria, HVAC, chemica, et industrialia. Considerando classificationes pressionis, limites temperaturae, compatibilitatem materiae sedis, et genus connexionis durante specificatione, efficaciam diuturnam curas et sumptus cycli vitae minuis. Societate cum fabricatoribus qui copiam amplam servant, customizationem OEM offerunt, et documenta qualitatis verificabilem praebent, emptiones expedit et integritatem catenae commeatus protegit.

FAQ

1. Num valvae papilionis ex lamellarum segmentis in servitio sine filo adhiberi possunt?

Valvae "wafer" non commendantur ad usus in extremis tubis vel extremis lineae, quia in compressione duarum flangarum nituntur ut in loco suo maneant. Amotio flangae inferioris valvae sub pressione disiungi potest. Valvae papilionis generis "lug" cum insertis filetatis retentionem necessariam ad usum in extremis tubis praebent, permittentes institutionem tutam ad fines tuborum.

2. Quomodo inter materiam sedis EPDM et NBR eligo?

EPDM aquae, glycoli, vapori (pressione humili), et acidis lenibus aptum, operans ab -10°C ad 120°C. NBR (Buna-N) olea, combustibilia, unguenta, et hydrocarbonas ab -10°C ad 80°C tractat. Usus NBR in applicationibus aquae calidae praematuram duritiem et defectum sigilli efficit, dum EPDM in ambitu petrolei degradatur. Materiam sedis cum medio et ambitu temperaturae specificae tuae accommoda ad optimam diuturnitatem.

3. Quaenam dispositio institutionis optima est?

Horizontalis caulis dispositio praefertur, praesertim in fluidis sedimentum vel particulas continentibus. Installatio verticalis permittit ut sordes in area cardinis caulis inferioris sedeant, augens momentum operandi et accelerans detritionem sedis. Dum installationes verticales recte funguntur in mediis mundis, horizontalis positio intervalla servitii extendit et necessitates sustentationis minuit.

Socium cum ZTVK habe: Fabricatore Valvae Papilionis Ferreae Typi Lamellaris Fidelem Tuum

Distributores et conductores qui valvulas papilionis e ferro fuso, quae fidum praebitorem quaerunt , peritiam machinalem, capacitatem fabricationis, et servitium clientium apud ZTVK coniunctam, praesertim pretiosam, invenient. In regione Beichen Tianjinensi siti, cum plus quam quindecim annis specializationis in fabricatione valvularum, plus quam duo milia unitatum magnitudinum communium (DN50-DN600) in promptu habemus, ad traditionem intra tres ad septem dies. Corpora nostra valvularum e ferro ductili GGG40, optiones sedium resilientium (NBR, EPDM, Viton, gummi siliconis), et materiae ornatus emendatae (SS304, SS316, chalybs inoxidabilis duplex, aes) applicationibus variis aptantur. Plenae facultates OEM et ODM notam, involucrum, et modificationes specificationum ad necessitates regionales tuas accommodatas sustinent. Certificationes ISO9001/ISO14001/OHSAS18001, obsequium cum normis API, DIN, ASME, ISO, ANSI, et AWWA, et documentatio qualitatis comprehensiva, inter quas relationes probationum materialium et certificata probationum hydrostaticarum, fiduciam quam turma emptionum tuarum requirit, praebent. Nobis scribe ad ktec86961886@163.com ut de specificationibus incepti tui disseramus, delineationes technicas petas, vel pretia competitiva pro ordinibus magnis obtineas.

References

1. Consociatio Americana Operum Aquaticorum (AWWA). Norma AWWA C504 pro Valvis Papilionum Sedilibus Gummi. Denver: AWWA, 2018.

2. Institutum Americanum Petrolei (API). API 609: Valvae Papiliones: Duplici Flange, Lug et Wafer. Vasingtonia DC: API Publishing Services, 2020.

3. Lyons, Jerry L., et Ned H. Askland. Enchiridion Delectus Valvae: Fundamenta Ingeniaria ad Delegendam Rectam Designam Valvae pro Omni Applicatione Fluxus Industrialis. Burlington: Gulf Professional Publishing, 2012.

4. Pearson, Glenn R. *Designatio Valvae: Fundamenta Principiis Functionis Valvae*. Londinii: Mechanical Engineering Publications Limited, 1978.

5. Smith, Petrus, et RW Zappe. Enchiridion Selectionis Valvae pro Industriis Processualibus. Houston: Gulf Publishing Company, 2004.

6. Zappe, RW, Dux Selectionis et Specificationis Valvae pro Industriis Processualibus. Houston: Gulf Professional Publishing, 1999.
